DFW-35KV电缆分支箱

三、功能特点

1. 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
2. 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
3. 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
4. 可配台或多台SF6负荷开关。接线万式灵活多样，分支出线最多可达8回路；
5. 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

• 采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。可触摸电缆前接头直接安装在设备套管上，其后可与可触摸电缆后接头连接，组成多路出线，也可与避雷器连接，为电网提供过电压保护。
• 采用进口优质绝缘橡胶全自动注射而成，内外层均为半导体屏蔽层，内层用来均衡内部电场，外屏蔽层接地保护电缆头表面零电位。应力锥下端内层与电缆的半导体层紧密接触，而外半导体层又与电缆头外半导体层紧密接触，并通过电缆头的接地孔接地，这样不仅解决了电缆外屏蔽层切断处的电场集中问题，而且使电缆外屏蔽层保持零电位，保证人身安全。
• 可触摸电缆后接头通过连接头安装在可触摸电缆前接头上，其后端通过连接头可再接一只后接头，组成多路出线，也可与避雷器连接，为电网提供过电压保护。

六、电维连接剖面图

1. 电缆头安装前，应详细阅读安装说明书，（附件盒内）；
2. 剥切电缆时，应按附件盒内的电缆制作标示卡进行：
3. 压接线端子之前，应先套上应力锥：
4. 安装中间接头一定要到位，以保将接线端子固定牢固，否则会因接触不良造成严重后果；
5. 只有绝缘塞的端部安装垫片和螺母，其它部位禁装垫片和螺母。

1. 砖墙内侧采用1：3水泥砂抹封，并做防水处理；
2. 穿梁采用砼操作；
3. 基础槽钢制作后须做防腐处理：
4. 分支箱安装完毕后底座四周用水泥抹封；
5. 人孔入口处须采取防水措施；
6. 基础内应预埋好接地极，接地电阻符合电力部门要求。

九、主电路方案图

十、订货须知

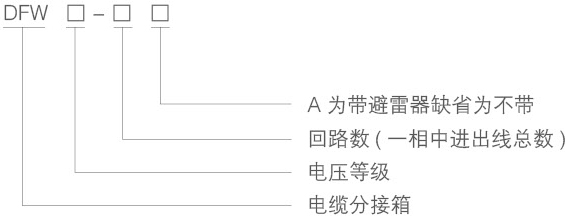

1. 产品型号、用户有特殊要求的可提供次一图；
2. 进出线及分支电缆的标准截面：
3. 选配的避雷器、短路故障指示器的数量；
4. 外壳的材料和颜色。
